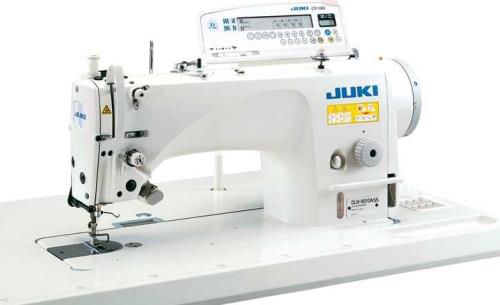

Juki DLN-9010ASS Direct Drive İğne Transportlu Elektronik Düz Dikiş Makinesi

ÖNEMLİ: ÜRÜN DEMONTE OLARAK KOLİ İÇERİSİNDE GÖNDERİLİR!

JUKI DLN-9010ASS, MONTE EDİLMİŞ DEĞİL, DEMONTE OLARAK KOLİ İÇERİSİNDE GÖNDERİLMEKTEDİR.

Ürün, masa ve ayak sistemine monte edilmiş, kurulumu tamamlanmış ve doğrudan çalışmaya hazır şekilde teslim edilmez. Kullanıma başlamadan önce gerekli montaj, bağlantı ve çalışma ayarlarının yapılması gerekir.

Masa, tabla, ayak, motor ve diğer ekipmanların paket kapsamına dahil olup olmadığını ürünün teslimat içeriğine göre kontrol ediniz. Montaj hizmetinin dahil olduğu ayrıca belirtilmediği sürece ürünün monte edilmiş olarak gönderileceği varsayılmamalıdır.

Juki DLN-9010ASS Nedir?

Juki DLN-9010ASS Direct Drive İğne Transportlu Elektronik Düz Dikiş Makinesi, profesyonel konfeksiyon atölyeleri ve hazır giyim üretim işletmeleri için geliştirilmiş, iğne transport sistemine sahip sanayi tipi düz dikiş makinesidir. Direct Drive servo motor teknolojisi, elektronik kontrol özellikleri ve hassas kumaş besleme mekanizmasıyla özellikle dikiş sırasında kumaş katmanlarının dengeli ilerlemesinin önemli olduğu uygulamalarda öne çıkar.

Standart düz dikiş makinelerinde kumaş, temel olarak alt transport dişlileri aracılığıyla ilerletilir. İğne transportlu sistemde ise iğne hareketi de kumaşın beslenmesine katılır. Bu sayede üst üste gelen kumaş katmanlarının birbirine göre kayma eğilimi azaltılabilir ve daha dengeli dikiş elde edilmesine yardımcı olunur.

Juki DLN-9010ASS; gömlek, ceket, pantolon, üniforma ve çeşitli hazır giyim ürünlerinin dikim işlemlerinde değerlendirilebilen profesyonel bir makinedir. Doğru kumaş, iğne, iplik ve makine ayarlarıyla üretim kalitesini artırmaya yardımcı olur.

İğne Transport Sistemi Neden Önemlidir?

Bu modelin en önemli özelliklerinden biri iğne transport mekanizmasıdır. Dikiş sırasında iğne kumaşa batarken besleme hareketine katılır. Böylece üst ve alt kumaş katmanlarının birlikte ilerlemesine yardımcı olur.

Özellikle kaygan, birbirinin üzerinde hareket etmeye yatkın veya birden fazla katmandan oluşan kumaşlarda besleme farkları dikiş çizgisinin bozulmasına neden olabilir. İğne transport sistemi, uygun ayarlarda bu tür kaymaları azaltmayı amaçlar.

İğne transportlu sistemin avantajları şunlardır:

• Üst üste gelen kumaş katmanlarının daha dengeli ilerlemesine yardımcı olur.

• Dikiş sırasında kumaşların birbirine göre kaymasını azaltabilir.

• Gömlek ve ceket gibi ürünlerin birleştirme dikişlerinde avantaj sağlayabilir.

• Dikiş çizgisinin daha düzenli ilerlemesine katkıda bulunur.

• Seri üretimde tekrarlanan dikiş işlemlerinde tutarlı sonuç alınmasını destekler.

Juki DLN-9010ASS modelinde ayrıca iğne transportunu devre dışı bırakmaya yönelik özel bir sistem bulunur. Bu özellik, uygun çalışma koşullarında farklı besleme ihtiyaçlarına uyum sağlamaya yardımcı olabilir.

Direct Drive Kafadan Motor Teknolojisi

Juki DLN-9010ASS, ana mile doğrudan bağlı kompakt AC servo motor sistemiyle çalışır. Direct Drive olarak bilinen bu teknoloji, geleneksel harici motor ve kayış aktarımına duyulan ihtiyacı ortadan kaldırır.

Motorun makine kafasına doğrudan bağlı olması, makinenin hızının elektronik olarak kontrol edilmesini ve çalışma hareketlerinin daha kontrollü yönetilmesini sağlar.

Direct Drive sisteminin öne çıkan özellikleri:

• Kayışsız motor tahriki.

• Elektronik hız kontrolü.

• Daha düşük mekanik aktarım ihtiyacı.

• Çalışma sırasında titreşim ve sesin azaltılmasına yardımcı olan tasarım.

• Enerji kullanımının kontrol edilmesini destekleyen servo motor teknolojisi.

Bu özellikler, gün boyunca yoğun çalışan konfeksiyon atölyelerinde daha düzenli bir çalışma ortamı oluşturulmasına katkıda bulunabilir.

Elektronik Kontrol Paneli ve Otomatik Fonksiyonlar

Uygun elektronik panel ve ekipman yapılandırmasıyla sunulan DLN-9010ASS sisteminde hız ayarı, programlanabilir dikiş işlemleri ve otomatik çalışma fonksiyonları bulunabilir.

İlgili yapılandırmada öne çıkan fonksiyonlar şunlardır:

• Otomatik iplik kesme.

• Otomatik baskı ayağı kaldırma.

• Dikiş başlangıcı ve sonunda ileri-geri dikiş işlemleri.

• Programlanabilir dikiş adımları.

• Panel üzerinden hız ayarı.

• Etiket veya tekrarlanan dikiş işlemlerine yönelik programlama.

• Tuş kilidi gibi kontrol özellikleri.

Bazı paketlerde CP180 paneli, SC920AN kontrol ünitesi ve AK118 otomatik ayak kaldırma sistemi gibi ekipmanlar yer alır. Ancak DLN-9010ASS ürününün tam donanımı, satılan varyantın model koduna ve paket içeriğine göre değişebilir. Bu nedenle her otomatik fonksiyonun tüm paketlerde aynı şekilde bulunduğu varsayılmamalıdır.

İnce ve Orta Kalınlıktaki Kumaşlarda Kullanım

DLN-9010ASS'nin SS yapılandırması, ince ve orta kalınlıktaki kumaşlara yönelik tasarlanmıştır. Bu özellik, modeli özellikle hazır giyim sektöründeki pek çok düz dikiş işlemi için uygun bir seçenek haline getirir.

Kullanım alanlarına örnekler:

• Gömlek üretimi.

• Pantolon ve etek dikimi.

• Ceket ve hafif dış giyim ürünleri.

• Üniforma ve iş kıyafetleri.

• Kaygan dokuma kumaşların birleştirilmesi.

• Birden fazla kumaş katmanının birlikte dikilmesi.

• Seri üretimde tekrarlanan düz dikiş işlemleri.

Çok kalın kumaşlar veya ağır malzemeler için makinenin SS yapılandırmasıyla ağır kumaşlara yönelik SH yapılandırması birbirinden ayrılmalıdır. Kullanılacak kumaşın kalınlığına ve yapısına uygun modelin seçilmesi önemlidir.

Dakikada 5.000 Dikişe Kadar Çalışma Hızı

Juki DLN-9010ASS'nin ince ve orta kalınlıktaki kumaşlara yönelik SS yapılandırmasında maksimum dikiş hızı dakikada 5.000 dikişe kadar çıkabilir.

Bu değer teknik maksimum kapasitedir. Gerçek üretim hızı; kumaş türüne, dikiş uzunluğuna, operatörün deneyimine ve makinenin ayarlarına bağlıdır.

Dikiş uzunluğu 3,5 mm veya daha fazla olduğunda maksimum hızın dakikada 4.000 dikiş veya altında tutulması önerilir. Bu nedenle yüksek hız kapasitesi değerlendirilirken dikiş uzunluğu ve çalışma koşulları birlikte dikkate alınmalıdır.

Maksimum 4,5 mm Dikiş Uzunluğu

Makinenin maksimum dikiş uzunluğu 4,5 mm'dir. Dikiş uzunluğu, iğne batışları arasındaki mesafeyi belirler ve kumaş üzerinde oluşan dikişin görünümünü etkiler.

Kumaşın türüne, ürünün kullanım amacına ve üretim standardına göre uygun dikiş uzunluğu belirlenmelidir. Daha kısa dikişler sık bir görünüm sağlarken daha uzun dikişler farklı bir dikiş karakteri oluşturabilir.

Otomatik İplik Kesme ve Dikiş Sonu Kontrolü

Uygun otomatik donanım yapılandırmasında bulunan iplik kesme sistemi, dikiş işlemi tamamlandığında ipliğin otomatik olarak kesilmesini sağlar. Bu özellik, operatörün her dikiş sonunda ipliği elle kesme ihtiyacını azaltarak üretim akışını hızlandırabilir.

Otomatik iplik kesme, özellikle aynı işlemin çok sayıda üründe tekrarlandığı işletmeler için önemlidir. Dikiş sonrasında iplik uçlarının temizlenmesi için harcanan zamanı azaltmaya yardımcı olur.

Otomatik geri dikiş fonksiyonu ise dikiş başlangıcı veya sonunda dikişin sağlamlaştırılmasını destekler. Bu işlemlerin doğru çalışması için makinenin elektronik ayarlarının ve mekanik bağlantılarının uygun şekilde yapılması gerekir.

Kapalı Karter ve Mikro Yağlama Sistemi

Juki DLN-9010ASS, iğne mili ve çağanoz için mikro miktarda yağlama sistemine sahiptir. Bu sistem, gerekli hareketli parçaların uygun şekilde yağlanmasına yardımcı olurken çalışma alanında gereksiz yağ yayılımının azaltılmasını hedefler.

Temiz çalışma ortamı özellikle açık renkli ve hassas kumaşlarla çalışan işletmeler için önemlidir. Bununla birlikte, hiçbir yağlama sistemi bakım ihtiyacını tamamen ortadan kaldırmaz.

Makinenin temizliği, yağlama kontrolleri ve bakım işlemleri üretici talimatlarına uygun olarak yapılmalıdır. Uygun olmayan yağ kullanımı veya bakımın ihmal edilmesi çalışma performansını olumsuz etkileyebilir.

Geniş Çalışma Alanı ve Operatör Konforu

Makinenin iğne ile kol arasındaki mesafesi yaklaşık 300 mm'dir. Bu çalışma alanı, kumaşın makine altında yönlendirilmesi ve daha geniş parçaların işlenmesi sırasında operatöre hareket alanı sağlar.

Mikrometrik baskı ayağı ayarı, kumaşa uygulanan baskının daha hassas biçimde düzenlenmesine yardımcı olur. Baskı ayağı basıncının doğru ayarlanması, kumaşın beslenmesi ve dikiş kalitesi açısından önemlidir.

Juki DLN-9010ASS Teknik Özellikleri

• Marka: Juki

• Model: DLN-9010ASS

• Makine türü: Sanayi tipi elektronik düz dikiş makinesi

• Besleme sistemi: İğne transportlu alt besleme

• Motor sistemi: Ana mile doğrudan bağlı Direct Drive AC servo motor

• Kumaş sınıfı: SS yapılandırmasında ince ve orta kalınlıktaki kumaşlar

• Maksimum dikiş hızı: 5.000 dikiş/dakika

• Maksimum dikiş uzunluğu: 4,5 mm

• İğne mili hareketi: 33 mm

• Baskı ayağı kaldırma: Elle 5,5 mm, dizle maksimum 15 mm, otomatik yaklaşık 10 mm

• İğne sistemi: DB×1; tipik kullanım aralığı #9–#18

• Çağanoz: Otomatik yağlamalı tam devir çağanoz

• Yağlama: İğne mili ve çağanoza mikro yağlama

• İğne ile kol arasındaki mesafe: 300 mm

• Yatak ölçüsü: 517 × 178 mm

• Güç tüketimi: Yaklaşık 310 VA

• Toplam ağırlık: Yaklaşık 83,5 kg; yapılandırmaya göre değişebilir

Teknik değerler, DLN-9010A SS yapılandırması için yayımlanan üretici verileri ve bu model ailesinin teknik bilgileri temel alınarak verilmiştir. Satın alınan makinenin tam model kodu ve donanımı farklılık gösterebilir.

Sonuç: Hassas Kumaş Beslemesi İçin Profesyonel Düz Dikiş Makinesi

Juki DLN-9010ASS Direct Drive İğne Transportlu Elektronik Düz Dikiş Makinesi; iğne transport mekanizması, servo motor teknolojisi, elektronik kontrol seçenekleri ve mikro yağlama sistemiyle profesyonel hazır giyim üretimi için geliştirilmiştir.

Özellikle kumaş katmanlarının dikiş sırasında birlikte ve dengeli ilerlemesinin önemli olduğu uygulamalarda tercih edilebilecek bir modeldir. Gömlek, ceket, pantolon ve benzeri konfeksiyon ürünlerinin düz dikiş işlemlerinde üretim kalitesini ve çalışma verimliliğini destekleyebilir.

SON KEZ ÖNEMLİ HATIRLATMA: JUKI DLN-9010ASS DEMONTE OLARAK KOLİ İÇERİSİNDE GÖNDERİLİR. MONTE EDİLMİŞ VE KURULUMU TAMAMLANMIŞ ÜRÜN OLARAK DEĞERLENDİRİLMEMELİDİR. Teslimat öncesinde masa, tabla, ayak ve diğer ekipmanların pakete dahil olup olmadığı kontrol edilmeli; makine kullanılmadan önce gerekli montaj ve ayarlar tamamlanmalıdır.
